Seminario Solis, Episodio 43: Tipos de sistemas residenciales de almacenamiento de energía

Descargar

Antecedentes

El desarrollo del almacenamiento de energía internacional es rápido y ahora se adopta ampliamente en los Estados Unidos, Europa, Australia y otras áreas del mundo. Esto está siendo impulsado por los continuos aumentos en los precios de la electricidad, así como por el apoyo de las políticas gubernamentales. La mayoría de los sistemas de almacenamiento de energía se reflejan en la aplicación de energía solar residencial + sistemas de almacenamiento de energía.

Este Seminario Solís se centrará en los diferentes tipos y características de los paneles solares residenciales comunes + sistemas de almacenamiento de energía.

1. Sistema Solar Híbrido Residencial + Almacenamiento de Energía

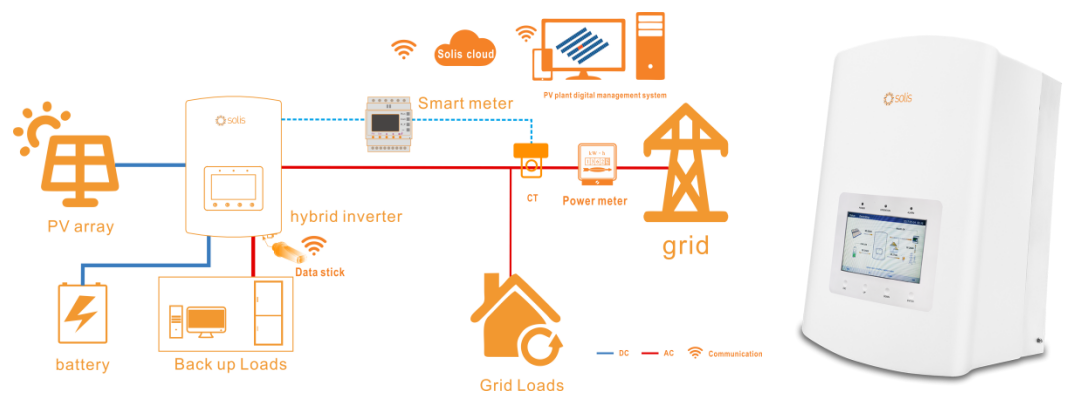

Estructura del Sistema – Solis Monofásico

Un sistema híbrido de almacenamiento de energía solar consta principalmente de paneles solares, baterías, inversores híbridos, cargas conectadas a la red y cargas de respaldo (críticas). El sistema puede cargar directamente la batería desde la energía solar a través de la conversión CC-CC y también puede realizar la conversión bidireccional CC-CA para cargar y descargar la batería.

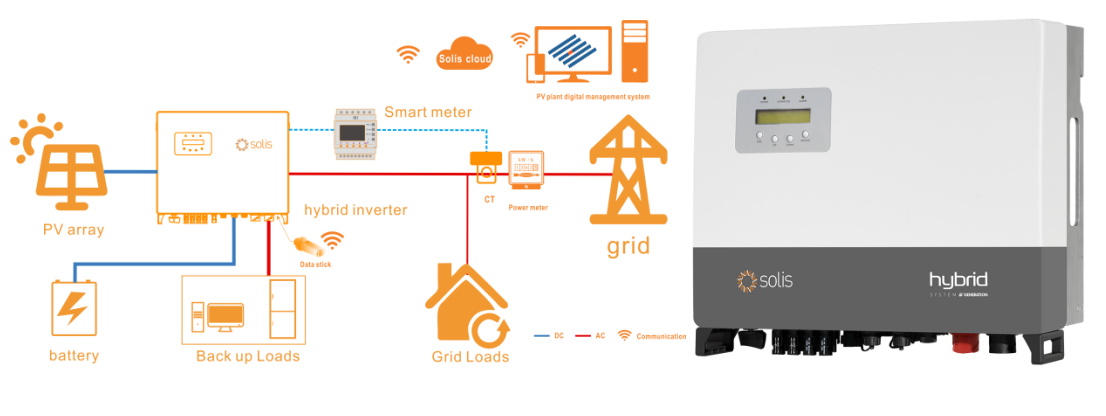

Estructura del Sistema – Solis Trifásico

Lógica de trabajo

Durante el día, la energía solar se suministra primero a las cargas y luego se carga la batería. Cualquier exceso de energía después de esto se puede inyectar a la red. Durante la noche, la batería se descarga para abastecer las cargas domésticas, con requisitos de energía adicionales complementados por la red. Si la red falla por algún motivo, el sistema suministrará energía a las cargas críticas conectadas. Además, el sistema admite tiempos de carga y descarga definidos por el usuario para satisfacer la demanda de electricidad del usuario o beneficiarse de tarifas ágiles.

Características del sistema

Ø Instalación simple y conveniente.

Ø Se puede realizar un control inteligente para satisfacer la demanda de electricidad del usuario.

Ø Proporciona a los usuarios energía de respaldo durante cortes de energía

2. Sistema Solar AC Coupled Residencial + Almacenamiento de Energía

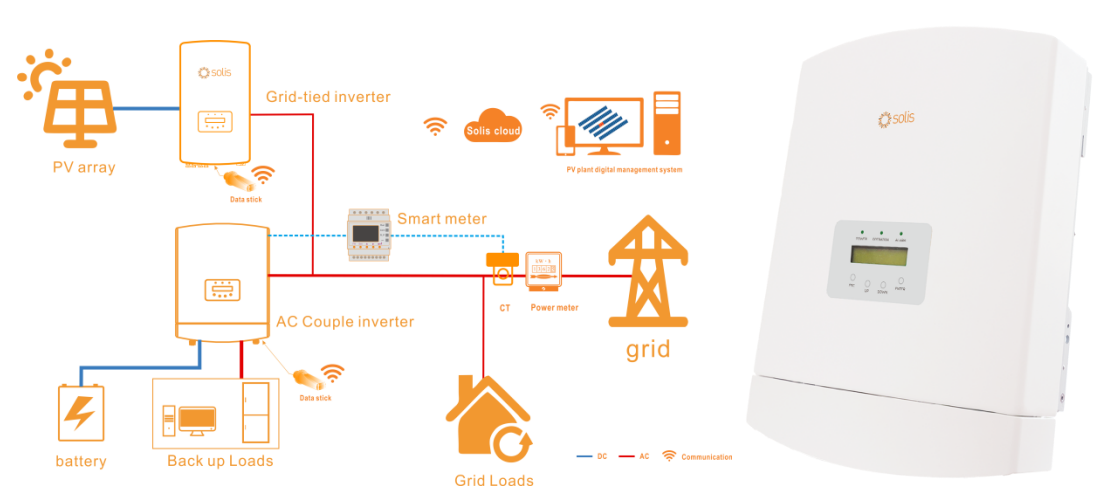

Estructura del sistema

El almacenamiento de energía solar acoplado a CA es la solución para cualquier sistema solar fotovoltaico existente que busque actualizarse al almacenamiento de energía. La estructura de este sistema consta principalmente de módulos solares, inversores existentes conectados a la red, inversores de almacenamiento de energía acoplados a CA, baterías, cargas conectadas a la red y cargas de respaldo (críticas). El sistema utiliza el acoplamiento de CA para transformar el sistema fotovoltaico básico conectado a la red a través del lado de CA en una solución de almacenamiento de energía.

Lógica de trabajo

Durante el día, la energía solar se suministra primero a las cargas y luego se carga la batería. Cualquier exceso de energía después de esto se puede inyectar a la red. Por la noche, la batería se descarga para alimentar las cargas y cualquier déficit se complementa con la red. Si falla la red, la batería suministrará energía a las cargas críticas. Nuevamente, el sistema admite tiempos de carga y descarga definidos por el usuario para igualar la demanda de electricidad o beneficiarse de tarifas ágiles.

Características del sistema

Ø Un sistema conectado a la red existente se puede actualizar a un sistema de almacenamiento de energía con una inversión muy baja.

Ø Brinda a los usuarios protección de energía durante cortes de energía o fallas en la red.

Ø Compatible con inversores solares conectados a la red de diferentes fabricantes.

Ø Puede admitir múltiples unidades en paralelo para la expansión del sistema.

3. Sistema Solar Off-Grid residencial + Almacenamiento de energía.

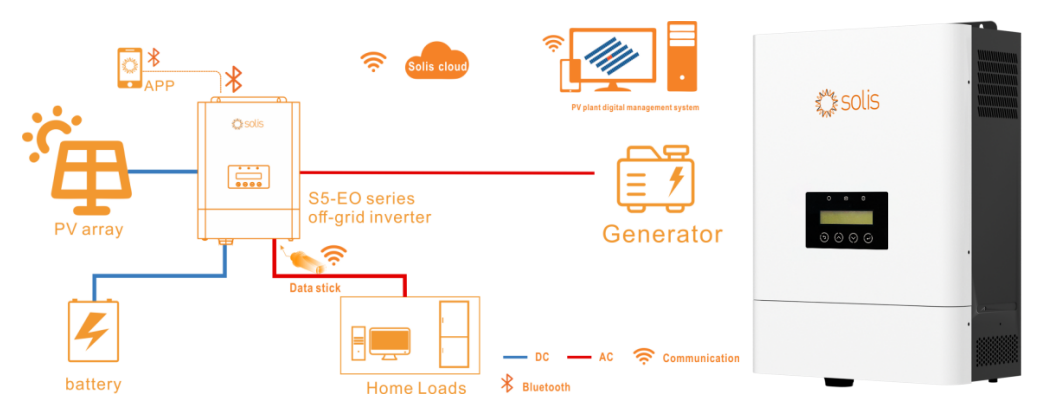

Estructura del sistema

Este sistema de almacenamiento de energía solar fuera de la red se compone principalmente de paneles solares, baterías, inversores de almacenamiento de energía fuera de la red, cargas y también se pueden conectar generadores diésel. Este sistema se utilizará principalmente en áreas donde la red no es confiable o no hay ninguna red eléctrica. El sistema puede cargar directamente la batería desde la energía solar a través de la conversión CC-CC y también puede realizar la conversión bidireccional CC-CA para cargar y descargar la batería.

Lógica de trabajo

Durante el día, la energía solar se suministra en primer lugar a las cargas y, en segundo lugar, se carga la batería. Por la noche, la batería se descarga para alimentar las cargas y, si se requiere energía adicional, el generador diésel alimentará la carga.

Características del sistema

Ø Satisface la demanda eléctrica diaria en zonas sin red eléctrica.

Ø Se puede combinar con un generador diesel para alimentar la carga o cargar la batería.

Ø Se pueden combinar varias unidades en paralelo para formar un sistema de suministro de energía de almacenamiento de energía monofásico/trifásico de gran capacidad.

Resumen

Solis tiene una amplia gama de productos inversores de almacenamiento de energía residencial y puede proporcionar soluciones específicas para cada tipo de sistema de almacenamiento de energía según las necesidades de su área.

Para los tipos de sistemas de almacenamiento de energía mencionados en el artículo, los productos Solis pueden soportar múltiples expansiones paralelas que aumentan la capacidad del sistema de almacenamiento de energía para aumentar la capacidad de carga.

Para obtener más información, visite el sitio web de Solis: www.solisinverters.com
