Seminario, Número 20: Fallos y soluciones de perturbaciones de entrada de CC

Autor：Solis Hora：2021-05-12 15:40:47.0 Páginas vistas：1690

Contexto

Cada planta fotovoltaica tiene desafíos únicos. En este episodio del Seminario Solis, nos concentraremos en una de las fallas más comunes en los sistemas fotovoltaicos: la perturbación de entrada de CC y sus soluciones.

Descripción de la falla

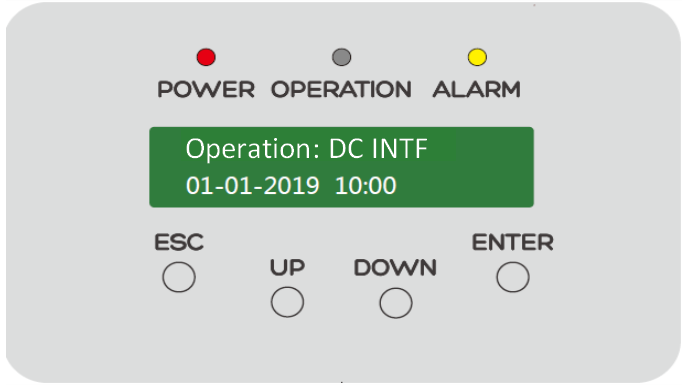

Dentro del sistema fotovoltaico, si el lado de CC es anormal, el inversor mostrará una alarma "DC INTF" cuando comience a funcionar. Si se produce esta alarma, el inversor se desconectará de la red hasta que se solucione el error.

Análisis de causas y soluciones

Causas en el lado DC
Más del 90% de las fallas de este tipo se producen en el lado de CC, que pueden ocasionarse por problemas en los módulos fotovoltaicos, problemas en cables de CC y construcción incorrecta en el lado de CC.

Causa 1: Problema con los módulos fotovoltaicos.

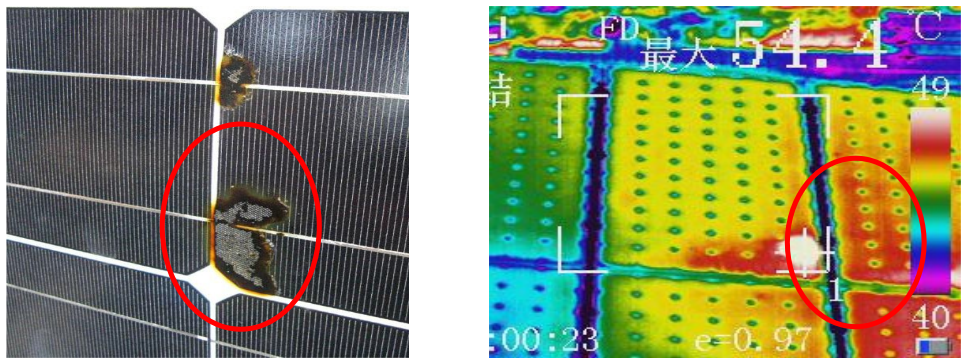

Solution: Verifique si los componentes tienen puntos calientes o daños evidentes. Puede utilizar una cámara termográfica infrarroja para comprobar la temperatura del módulo fotovoltaico durante el funcionamiento. Esto detectará condiciones que el ojo humano no puede ver fácilmente. Con esto podemos localizar el panel fotovoltaico que está dañado y reemplazarlo.

Causa 2:El cable de CC entre los módulos y el inversor es demasiado largo. Si el cable de CC supera los 100 metros, su impedancia aumentará, lo que provocará un problema de perturbación de la entrada de CC.
Solución: Utilice un cable de CC de 6 mm2 o reduzca la distancia entre el inversor y los módulos fotovoltaicos para reducir la impedancia del cable.

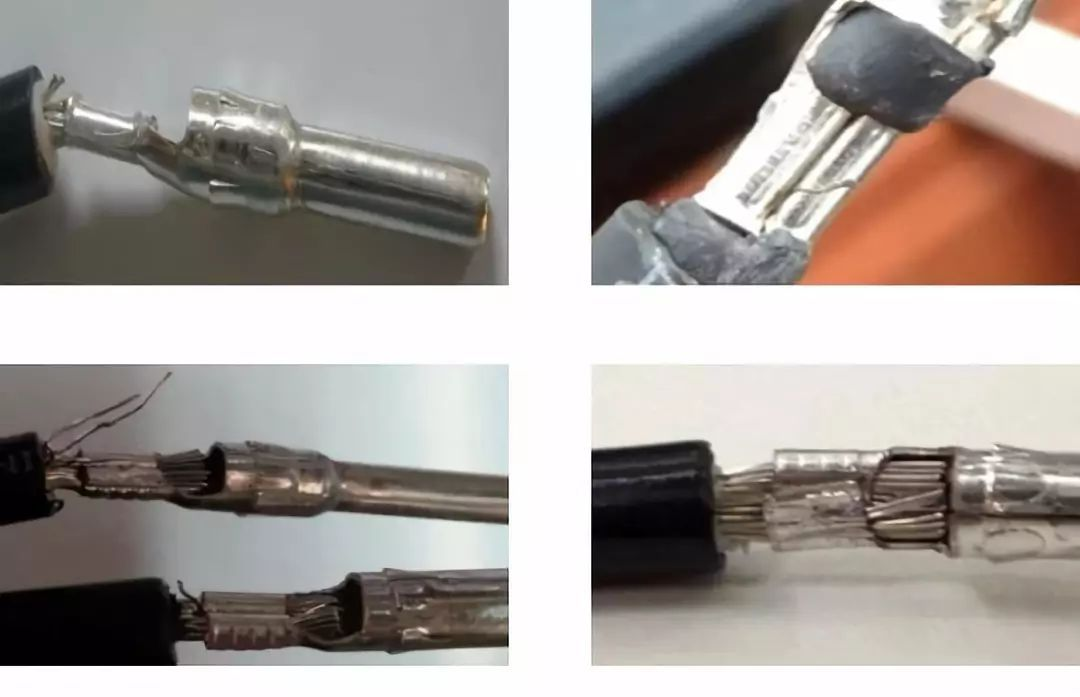

Causa 3:El cableado del terminal DC del inversor MC4 no está estandarizado y provoca un problema de conexión virtual dentro del conector.

Solución: Utilice una llave MC4 para quitar el conector de CC y vuelva a engarzar el terminal de CC.

Otras posibles causas de errores

Interferencia de la señal de comunicación: En un entorno con una señal débil, cualquier aumento de la potencia de transmisión de la comunicación GPRS / WIFI afectará la señal del sensor de corriente CC, haciendo que el inversor informe "DC INTF".

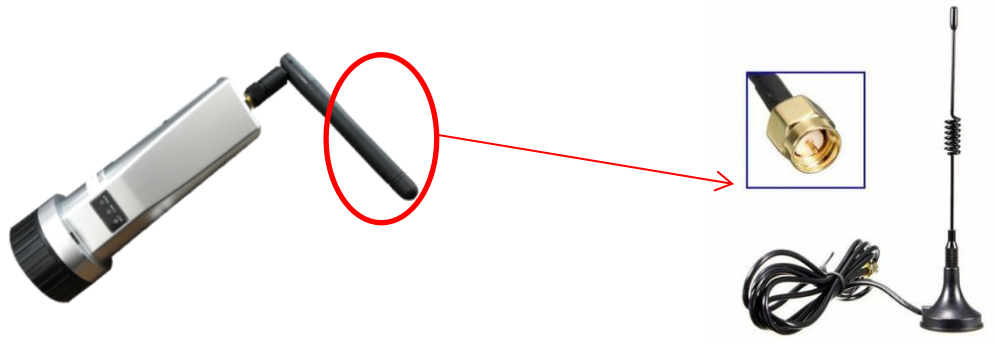

Solución: Reemplace la antena del palo GPRS / WIFI con una antena de ventosa y colóquela en otra ubicación lejos del terminal de entrada de CC.

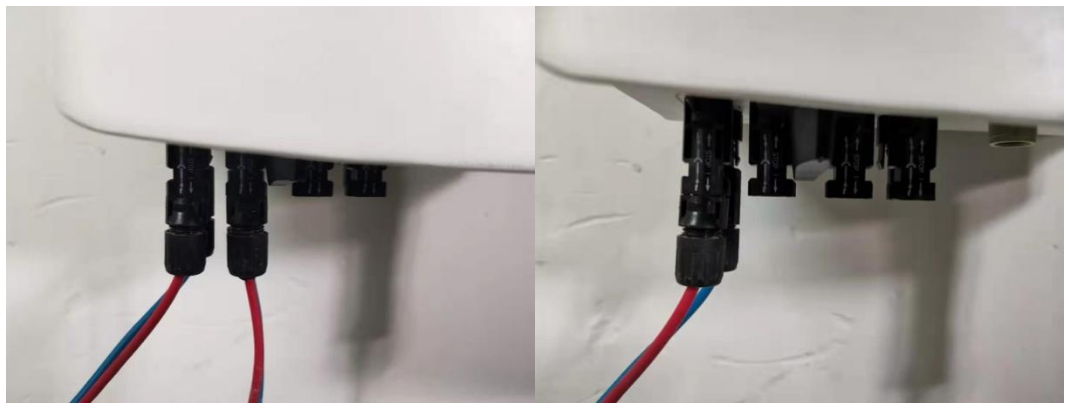

Problemas con los strings o la conexión de CC deficiente con el inversor: Si no se encuentran problemas al verificar todas las posibles razones mencionadas anteriormente, debe verificar cada string para identificar dónde se origina el error.
Solución: Conecte los strings uno por uno, verifique la función de advertencia del inversor para ver si la conexión del inversor es correcta. Cuando se muestre el error, habrá identificado la cadena con el problema y podrá investigar más a fondo.

Conclusión
La perturbación de entrada de CC es una falla común en los sistemas fotovoltaicos solares y, en más del 90% de los casos, las fallas de este tipo se producen en el lado de CC. Esto puede ser debido a problemas con los módulos fotovoltaicos, problemas con el cable de CC o simplemente una instalación incorrecta en el lado de CC. Es necesario tomar el tiempo para considerar las las posibles fallas durante la operación del sistema en la etapa de diseño, esto ahorrará tiempo y dinero de O&M.

Los equipos de servicio y soporte de Solis operan localmente en todo el mundo y están disponibles para ofrecer soporte durante cualquier etapa del proceso de instalación solar: diseño y puesta en servicio, así como servicio general y soporte. Encuentre su equipo de soporte local aquí:www.ginlong.com/mx/aftersales.html
