Hội thảo Solis Tập 39: Cách xác định “lỗi tiếp địa” nhanh chóng và hiệu quả

Author：Solis Time：2022-02-09 16:05:06.0 Pageviews：1940

Thông tin tổng quát

Trong các hệ thống PV, lỗi tiếp địa tương đối phổ biến, nhưng hư hỏng đối với thiết bị biến tần cũng nghiêm trọng hơn. Vì vậy, cần phải khắc phục lỗi kịp thời để khôi phục hệ thống về trạng thái hoạt động. Buổi hội thảo Solis này sẽ chia sẻ với các bạn nguyên nhân và phương pháp khắc phục lỗi tiếp địa của hệ thống PV.

Mô tả lỗi

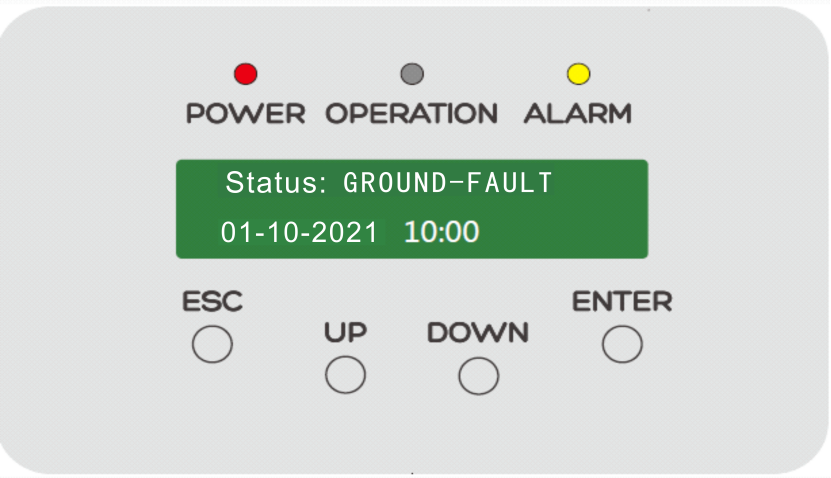

Trong hệ thống quang điện mặt trời, nếu xảy ra lỗi tiếp địa, biến tần sẽ hiển thị cảnh báo "LỖI TIẾP ĐỊA" khi nó bắt đầu vận hành và mã cảnh báo là 1033H. Đồng thời, nó sẽ ngắt kết nối với lưới điện cho đến khi khắc phục được lỗi.

Nguyên nhân tiềm ẩn gây ra lỗi

1. Tiếp địa hệ thống PV: Nhìn chung có ba nguyên nhân gây ra lỗi tiếp địa của hệ thống trạm điện PV:

1) Lớp cách điện của cáp DC của tấm PV trong chuỗi biến tần bị hỏng và được kết nối với khung kim loại.

2) Phích cắm kết nối (MC4) của tấm PV trong chuỗi biến tần không được bịt kín và nó được kết nối với giá đỡ kim loại.

3) Lớp cách điện của cáp DC nối dây với biến tần bị hỏng và được tiếp địa.

Khắc phục lỗi:

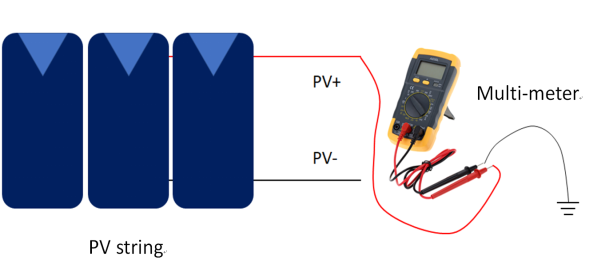

Ngắt kết nối công tắc DC của từng chuỗi PV được kết nối với biến tần và sử dụng đồng hồ đo đa năng để đo điện áp PV + tiếp địa và điện áp PV - tiếp địa của từng chuỗi. Điều này sẽ xác định chuỗi nào có lỗi tiếp địa.

Trong điều kiện bình thường, giá trị tuyệt đối của điện áp tiếp địa ở cực dương hoặc cực âm phải nằm trong 100 ~ 1000 V và điện áp này sẽ giảm dần xuống mức khoảng 20V trong lúc đo.

Nếu điện áp chuỗi của đầu nối PV + / PV- tiếp địa không cân bằng, (ví dụ: giá trị điện áp của một cực tiếp địa là 0 V hoặc gần bằng 0 V và giá trị điện áp của cực kia tiếp địa vượt quá 600 V, và giá trị hiển thị không thay đổi), có thể xác định rằng chuỗi PV có lỗi tiếp địa.

Sau đó, các bạn cần tập trung khắc phục lỗi của chuỗi PV đã xác định để xác định chính xác nút bị lỗi.

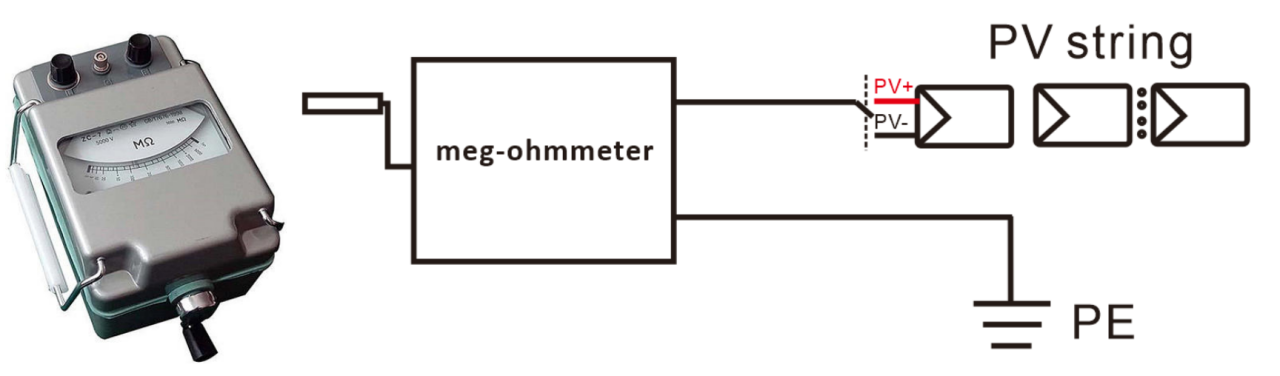

Ngoài ra, có thể sử dụng một meg-ohmmeter để đo điện trở của các đầu dây PV + / PV- của mô-đun với đường tiếp địa. Giá trị phải lớn hơn 2MΩ.

2. AC side, dây tiếp địa: Thông thường, trở kháng giữa dây trung tính AC và dây tiếp địa quá thấp.

Cách khắc phục lỗi: Các bạn có thể sử dụng đồng hồ đa năng để đo trở kháng giữa dây trung tính và dây tiếp địa. Giá trị bình thường phải gần bằng không. Nếu không, sẽ xảy ra lỗi kết nối giữa dây trung tính và đất, và các bạn nên kiểm tra cáp AC.

Lưu ý: Cần chú ý đến an toàn và hoạt động tiêu chuẩn trong quá trình đo và phát hiện lỗi. Trường hợp cần hỗ trợ thêm, các bạn liên hệ với nhóm dịch vụ Solis tại địa phương của các bạn. www.solisinverters.com
